Beskrivning

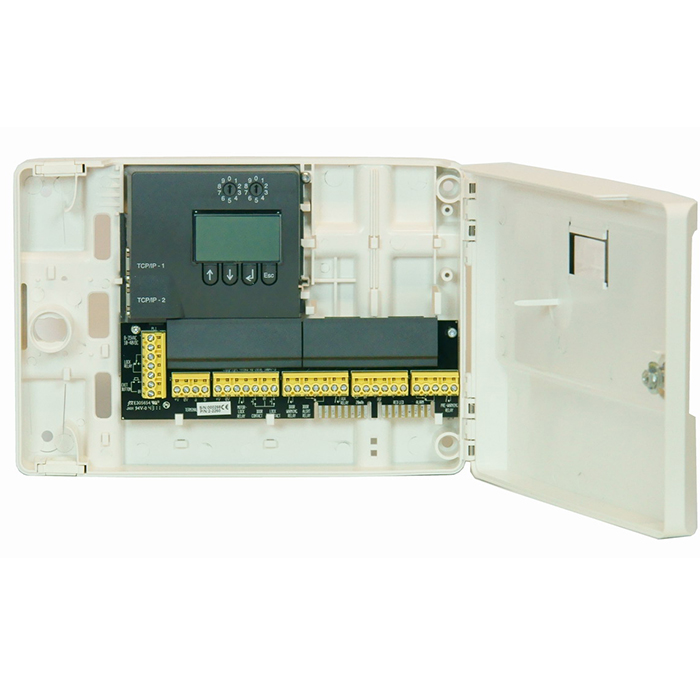

Komplett VAKA centralenhet för en dörr, med integrerad webplattform och Java baserad mjukvara. B28 har stöd för Power over Ethernet standarden 802.3at (PoE+) vilket innebär att en enda kabel räcker för dörrmiljöns alla funktioner. Sammanlagt finns 7 st reläutgångar och 4 ingångar för att klara en mängd funktioner vid dörren, t ex Dag & Nattlås, Dörrkontroll etc.
B28 hanterar läsare för in-/utpassering och ingår i ett VAKA system med en till tusen dörrmiljöer. Inbyggd kalender och registrering av de
5 000 senaste händelserna.
OBS! För larmstyrning skall B28 kompletteras med larmmodul C20.
28 kompletteras med nya larmmodulen C20!
Tekniska Data:
– Låsbar Plastkapsling med display
– Läsarinterface: 4-tråd (upp till 150m)
– Switch med 2 st RJ45 portar
– Integrerad Java mjukvara
– Power over Ethernet stöd 802.3 at.
– Låsstyrning
– Dörrövervakning (stängd/låst)
– Ingång för fjärröppning
– Plats för 2
moduler för specialfunktioner
– Stöd för Dag & Nattlås
– Stöd för Dörrautomatik
– Varningsutgång Dörr/Lås
– Alarmutgång Dörr/Lås/Sab
– Aux utgång (Summalarm etc.)
– Temperatur: 0° till + 55° C
– Spänning: PoE 802.3at / 10-30V DC
– Förbrukning: 65 mA (vila) mA (max)
– Max last över reläkontakter: 1 A 30V DC
– IP22 / IK06
– Mått: 170x247x54 (HxBxD)
Anslutningsplintar:
1, 2...Matningsspänning, 12-30 VDC. Med PoE-ansluten dörrcentral levereras 12 eller 24 VDC, ställbart i VAKA. Plint 1 är positiv (+).
3 - 5...Växlande potentialfritt öppningsrelä. (NO 3-4, NC 3-5). Last 1 A. Inkoppling el-lås:
Bygla mellan 2 och 3 samt koppla låset till 1 och 4 (1 och 5 vid omvänd funktion).
6, 7...Ingång för öppnaknapp. Slutning på ingången medför godkänd passage.
8 - 11...Läsaranslutning. Se läsarmanual för rekommenderad kabel, längder mm.
12- 15...Programmerbara ingångar (2st). Läs mer här.
16, 17...Spänningsutgång. Följer spänning från plint 1 och 2.
18, 19...Utgång för separat nattlåsning (t ex motorlås). Potentialfri slutande kontakt.
20, 21...Ingång för låskolvskontakt.
21, 22...Ingång för dörrkontakt.
23, 24...Utgång dörrövervakning. Aktiveras under inställd varningstid om dörr ej stängts.
25, 26...Utgång dörrlarm. Aktiveras vid tvångsöppnad dörr och efter varningstidens slut.
27, 28...Utgång förvarning. Aktiveras under förvarningstid vid larmtillkoppling.
29- 44...Används ej
45- 47...AUX-utgång, potentialfritt slutande relä. Används för aktivering av dörrautomatik alternativt summalarm. Funktion bestäms i VAKA.
De löstagbara plintarnas skruvar hanteras bäst med en 2,5mm skruvmejsel.
