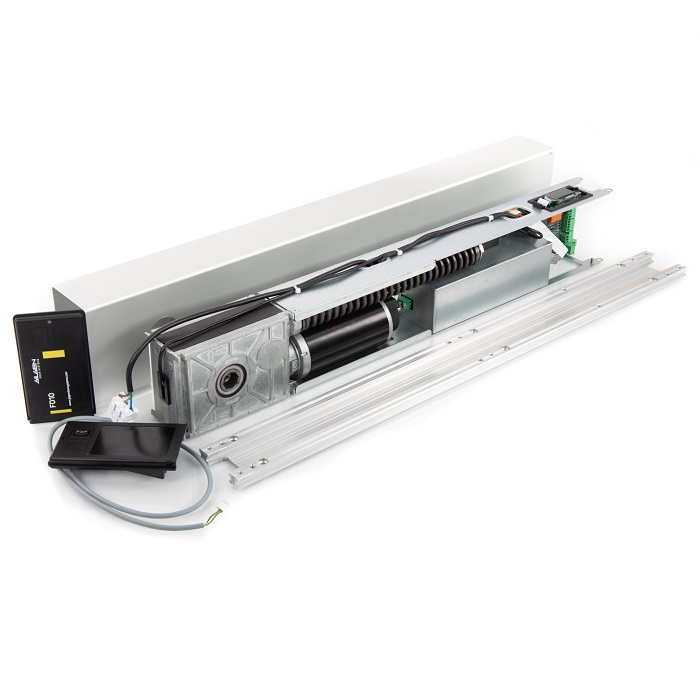

Gilgen FD10 (drivenhet)

Kompakt dörröppnare med hög tillförlitlighet. Kan användas i miljöer med mycket trafik. Den tysta elektromekaniska dörröppnaren övertygar med sin tunna design. Den är mycket motståndskraftig mot vandalism och kan därför användas överallt.

- Finns för enkel- och dubbeldörrar och slussöppnande dörrar
- Stänger med returfjäder och motorkraft för full kontroll
- Inbyggt ändstopp i drivningen
- Klarar vindlaster tack vare inbyggd vindlastfunktion
- Fritt val mellan Full Power och Low Energy i samma automatik
- Finns med öppningshjälp med servofunktion
- Anslutningsplintar för tillbehör som lås, säkerhets- eller manöverelement
- Möjlighet för återkoppling, t.ex. till fastighetssystem via reläutgångar (tillval)
- Enkel driftsättning och hantering med hjälp av den inbyggda grafikdisplayen
- TÜV-kontrollerad enligt gällande krav och standarder (t.ex. SS-EN 16005, DIN 18650)
- Kan monteras på dörrblad

Användningsområde

Max. dörrbladsvikt 150 kg
Dörrstorlekar enkeldörr 730 – 1100mm
Dörrstorlekar dubbeldörr 1460 – 2200mm
Max. öppningsvinkel 105°
Max. vindhastighet se diagram*

* beroende på dörrstorlek och armtyp

Mått på drivenhet

Höjd 70 mm, Bredd 730 mm, Djup 125 mm

Teknisk data

Kraftöverföring Standardarm (tryckande)
Glidskena (tryckande och dragande)
Drivenhetens vikt 8.2kg
IP-klass IP 20
Omgivningstemperatur -15 till +50 °C
Driftspänning 230 VAC (+10/-15 %), 50 Hz, 10/13 A
Effektförbrukning motor max. 350 W
Nominell effekt motor 100 W
Stand-by-förbrukning 4 W
Strömförsörjning externa komponenter 24 VDC (±10 %), 1,4 A
Smygdjup, standardarm max. 250 mm
Smygdjup, glidskena -50 / +150 mm
Öppningshastighet max. 40°/s
Stängningshastighet max. 40°/s
Relativ fuktighet max. 85 %
Vridmoment startaxel permanent max. 56 Nm
kortvarigt max. 165 Nm

Gilgen FD 10 motstår höga vindlaster.

Gilgen FD 10 har tillräcklig kraft för att säkert kunna öppna och stänga dörrar vid vindpåverkan.
För ytterdörrar rekommenderar Gilgen Door Systems att man räknar med ett vindtryck på minst 100 Pa (45 km/h).
På platser med särskilda krav (t.ex. nära havet, i bergsområden, i utsiktsplattformar m.m.) utsätts dörrarna ofta för högre vindlaster.

Mer information i separat produktblad.
