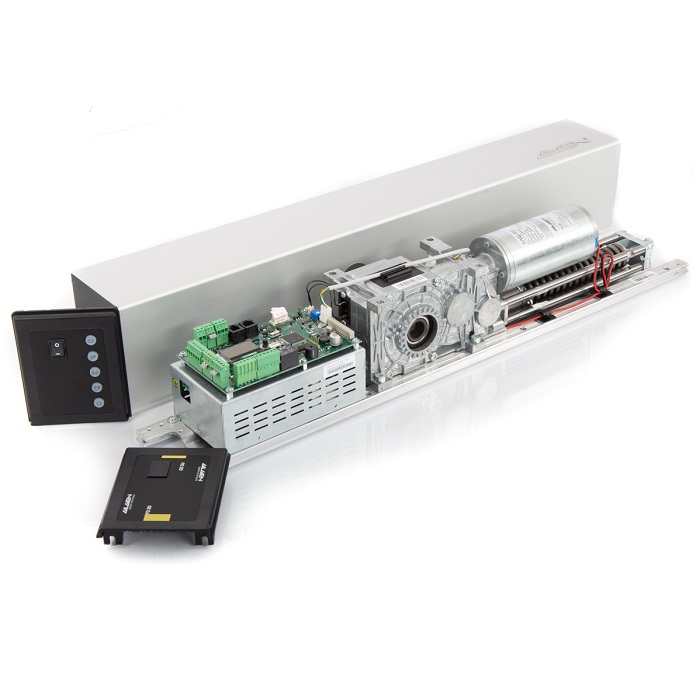

Gilgen FD20 (drivenhet)

Den kraftiga, tysta elektromekaniska dörröppnaren passar för såväl lätta inomhusdörrar som tunga ytterdörrar med höga vindlaster och mycket trafik. Dörröppnaren är mycket motståndskraftig mot vandalism och kan därför användas överallt.

- Finns för enkel- och dubbeldörrar och slussöppnande dörrar
- Klarar vindlaster tack vare inbyggd vindlastfunktion
- Stänger med returfjäder och motorkraft för full kontroll
- Ändstopp i drivningen (tillval)
- Omvänd funktion möjliggör att den öppnar med fjäder vid strömlöst för rökventilation och nödutrymmning
- Fritt val mellan Full Power och Low Energy i samma automatik
- Anslutningsplintar för tillbehör som lås, säkerhets- eller manöverelement
- Möjlighet för återkoppling, t.ex. till fastighetssystem via reläutgångar (tillval)
- TÜV-kontrollerad enligt gällande krav och standarder (t.ex. SS-EN 16005, DIN 18650)
- Kan monteras på dörrblad

Användningsområde

Max. dörrbladsvikt 250 kg
Dörrstorlekar enkeldörr 750 – 1600mm
Dörrstorlekar dubbeldörr 1500 – 3200mm
Max. öppningsvinkel 105°
Max. vindhastighet se diagram *

* beroende på dörrstorlek och armtyp

Mått på drivenhet

Höjd 95 mm, Bredd 690 mm, Djup 120 mm

Teknisk data

Kraftöverföring Standardarm (tryckande)
Glidskena (tryckande och dragande)
Drivenhetens vikt 10.5 kg
IP-klass IP 40 (42)
Omgivningstemperatur -15 till +50 °C
Driftspänning 230 VAC (+10/-15 %), 50 Hz, 10/13 A
Effektförbrukning motor max. 560 W
Nominell effekt motor 100 W
Stand-by-förbrukning 4 W
Strömförsörjning externa komponenter 24 VDC (±10 %), 2 A
Smygdjup, standardarm max. 250 mm
Smygdjup, glidskena -30 / +200 mm
Öppningshastighet max. 40°/s
Stängningshastighet max. 40°/s
Relativ fuktighet max. 85 %
Vridmoment startaxel permanent max. 80 Nm
kortvarigt max. 240 Nm

Gilgen FD 20 motstår höga vindlaster

Gilgen FD 20 har tillräcklig kraft för att säkert kunna öppna och stänga dörrar vid vindpåverkan.
För ytterdörrar rekommenderar Gilgen Door Systems att man räknar med ett vindtryck på minst 100 Pa (45 km/h).
På platser med särskilda krav (t.ex. nära havet, i bergsområden, i utsiktsplattformar m.m.) utsätts dörrarna ofta för högre vindlaster.

Mer information i separat produktblad.
