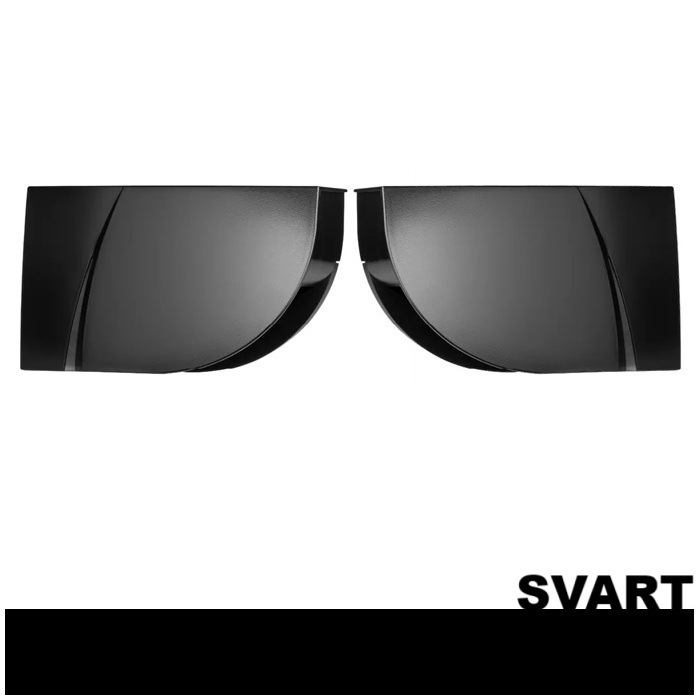

LZR-Flatscan 3D, Par, Svart

LZR®-FLATSCAN 3D SW är en säkerhetssensor för svängdörrar. Tack vare den laserbaserade time-of-flight-tekniken täcker det volymetriska detekterings-området hela dörrens öppningsområde, vilket säkerställer ökad komfort och säkerhet för användarna. Helt beröringsfri. All kontakt med användarna kan undvikas eftersom man slipper plötsliga och oväntade rörelser från dörrbla-den. Gångjärnsområdet och dörrtröskelområdet är bättre skyddade för att undvika risken för kontakt.

Hög komfort för alla användare
Om en person eller ett objekt befinner sig i gången säkerställer de fyra laserridåerna att inga plötsliga dörrörelser sker.
All risk för kontakt med dörren kan undvikas, oavsett typ av svängdörr.

Minimerar riskzonerna
De högupplösta volymetriska ridåerna på LZR®-FLATSCAN 3D SW känner av såväl fingrar som objekt i hela detekteringsområdet, dessutom är gångjärnsområdet perfekt skyddat. Om det behövs, kan du aktivera övervakning i dörrtröskelområdet och skydda den här sida av dörren också.

Hygienisk beröringsfri öppning
Tack vare en tredje utgång har LZR®-FLATSCAN 3D SW även en aktiveringsfunktion som möjliggör hygienisk öppning samt öppning på kommando. Du kan välja mellan att skapa upp till två tryckknappar eller att använda ridåerna för att aktivera dörren,
utan att behöva dra fram ny el.

En bakteriefri säkerhetslösning
LZR®-FLATSCAN 3D SW är en hygienisk säkerhetslösning eftersom den inte kräver installation av mekaniskt fingerklämskydd.
Här krävs varken underhåll eller rengöring för att bekämpa spridningen av bakterier.

Teknik: LASER-scanner, time-of-flight-mätning
Detekteringssätt: Närvaro
Max. detekteringsfält: 4 m (diagonalt) med 2 procents reflektivitet (dvs.: vid B = 1,5 m -> max. H = 3,7 m)
Synfält: Säkerhet dörrblad: 80° / Säkerhet, gångjärnsområde: 20°
Vinkelupplösning: Ridå 1: 0,2° / Ridå 2: 1° / Ridå 3: 1.7° / Ridå 4: 2,5°
Typ. min. objektstorlek: 2 cm @ 4 m i ridå C1
Testföremål: 700 mm × 300 mm × 200 mm (testkropp CA enligt EN16005 & DIN18650)
Emissionsegenskaper IR LASER: Våglängd 905 nm; utgångseffekt < 0,1mW; Klass 1
Försörjningsspänning: 12-24 V DC ± 15 %
Effektförbrukning: < 2 W
Responstid: Typ. <120 ms / Max. 220 ms (ridå 2)
Utgång: 3 elektroniska reläer (galvanisk isolering - polaritetsoberoende)
Max. brytspänning: 42 V AC/DC
Max. brytström: 100 mA
LED-signaler: 1 RGB-lysdiod : detekterings-/utgångsstatus
Mått: 145 mm (L) × 88 mm (H) × 60 mm (D) (monteringsstycke + 7 mm)
Material - Färg: PC/ASA - Svart - Aluminium - Vit
Lutningsvinklar: +2° till +5° (utan monteringsstycke)
Skyddsgrad: IP44 (EN 60529)
Temperaturintervall: -25 °C till +60 °C
Luftfuktighet: 0–95 % icke-kondenserande
Vibrationer: < 2 G
Överensstämmelse: EN 12978; EN ISO 13849-1 Pl “d”/ CAT2; IEC 60825-1; EN 62061 SIL 2;
                                  DIN 18650-1 (testbody CA); EN 16005 (testbody CA).
