UPS22 och UPS23 med inbyggda batterier.
SKYDD
Aggregatet är skyddat mot överbelastning och kortslutning. Inbyggt skydd mot djupurladdning av batterierna. Nät, last och skyddas av säkringar.
UPS22 FUNKTION:
UTGÅNG 1 - UPS utgång där det ärkonstant spänning både vid nätdrift ochvid batteridrift.
UPS23 FUNKTION
UTGÅNG 1 - UPS utgång där det ärkonstant spänning både vid nätdrift ochvid batteridrift.
Nätavbrottslarm – växlande potentialfrilarmutgång
BESKRIVNING
UPS aggregat med små dimensioner och lång backup tid. Perfekt för drift av dörrautomatik, nödljusanläggningar eller andra system som behöver avbrottsfri kraft.
UPS22/23 är en 1-fas standby /offline UPS med inbyggt underhållsfritt blybatteri. Snabb omkopplingstid, 2-8mS till UPS läge och snabb uppladdningstid (7 tim) av batteriet. Off-line UPS med trapetsformad spänning vid batteri-drift och sinus vid nätdrift. Den har låg effektförbrukning och stor effekttålighet– detta sparar energikostnader och miljö.
Enkelt batteribyte i UPS enheten.
UPS22 har stickpropsanslutningar för in och utgångar.
UPS23 har plintanslutning för fast installation och är försedd med nätavbrottslarm.

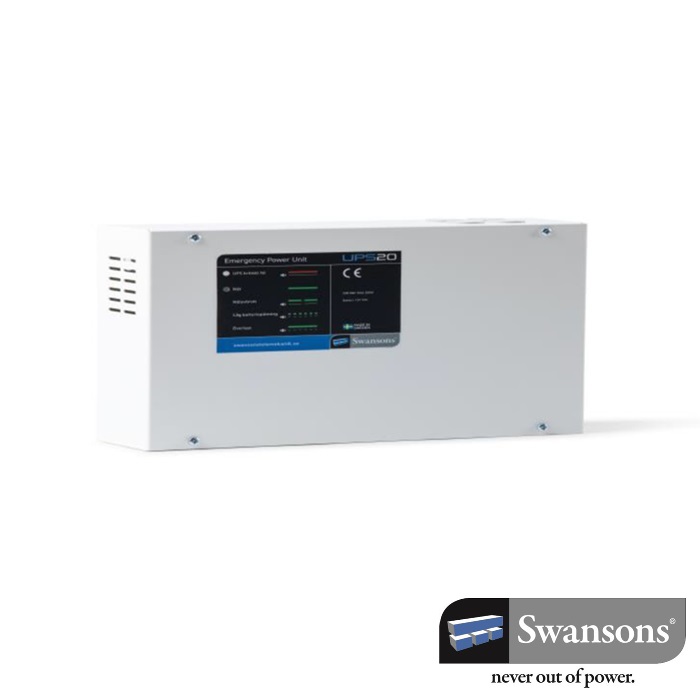

Utförande: Aggregatet är utfört i en vit självventilerad plåtkapsling och avsedd för väggmontage.
Det finns 1st genomföringar uppåt och en genomföring nedåt.
TEKNISKA DATA
Inspänning: 88 - 265 VAC
Utspänning: 230 VAC
Batterispänning: 13,6 VDC
Effekt, kontinuerligt: 300 W
Effekt, temporärt (15min): 350 W
Säkringar: 230 V-sidan 2AT keramisk
Temperaturområde: -10° til +30° C
Verkningsgrad AC-mode: 95%
Verkningsgrad Batt-mode: 80%
Ladd tid: 7 timmar 90% (m.7,2Ah batt)
CE-märkt enligt EN61000-1-2 och EN61000-3-4
SÄKERHET
Denna instruktion skall läsas igenom grundligt och förstås av all handhavande personal.
Endast auktoriserad och erfaren personal inom AC och DC får använda, arbeta, underhålla, installera denna enhet.
Endast isolerade verktyg får användas i enheten.
Observera att farliga spänningar och strömmar förekommer i apparaten både när interna säkringarna är av eller på.
Livsfarlig spänning existerar mellan batteripoler och jord. Vid batteribyte stäng av UPS22/23 och bryt inkommande spänning och vänta i 30 sekunder.
Vid minsta tveksamhet om systemets uppbyggnad, funktion, komponenter samt säkerhet skall leverantören kontaktas.
Batterierna är alltid elektrokemiskt aktiva.
Kortslut inte batteripolerna.

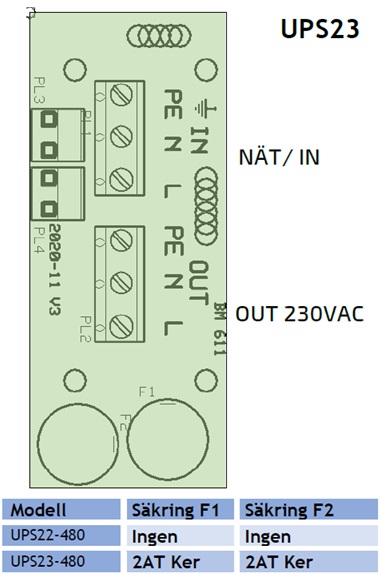

INKOPPLING
Montera aggregatet fritt. Minst 100mm på varje sida.
Anslut inkommande 230VAC-kabeln.
Tryck ned startknappen (ca 3 sek) tills det piper och grön lampa tänds.
UPS22/23 går att starta i batteridrift/nätdrift.
Vid batteridrift larmar/piper UPS22/23 med jämna intervaller och grön lysdiod blinkar med samma intervall. Intervallen ökar när batterispänningen sjunker.
Röd lysdiod indikerar ett alvarligt fel. Bryt spänning och kontakta teknisk support.
Löser utgångssäkringen, kontrollera inkoppling och inkopplade apparater.
Utgång - lämnar spänning kontinuerligt.
